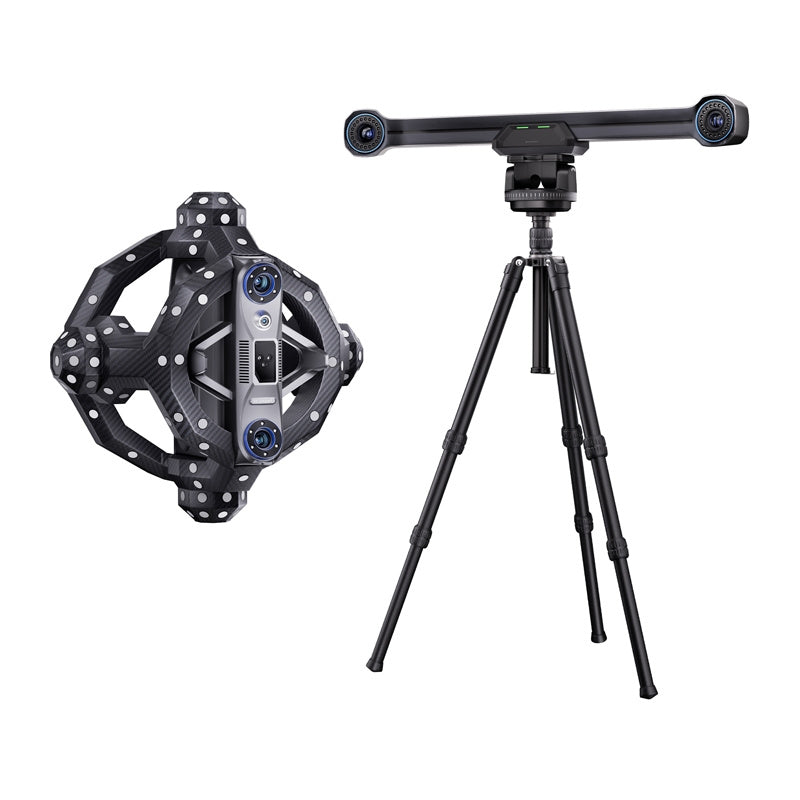

Revopoint Trackit optische 3D-scanner

Revopoint Trackit optische 3D-scanner

Metrologische precisie, volledige mobiliteit en intelligente realtime objecttracking - Revopoint Trackit is een uitgebreid 3D-scansysteem dat een optische scanner met een nauwkeurigheid van 0,02 mm combineert met een geavanceerde ruimtetracker. Het is ontworpen voor ingenieurs, CAD-ontwerpers, kwaliteitscontrolespecialisten en industriële bedrijven. Trackit biedt snelle, stabiele en herhaalbare scans van zowel kleine componenten als grote objecten - zonder markers. Een geïntegreerd automatisch kalibratiesysteem, intelligente cardanische ophangingen en speciale Revo Trackit-software garanderen een hoge nauwkeurigheid en gebruiksgemak in diverse meetomgevingen.

Nauwkeurigheid zonder compromissen

Revopoint Trackit biedt een meetnauwkeurigheid van 0,02 mm en een puntafstand tot 0,05 mm, waardoor zelfs de fijnste oppervlaktedetails in kaart kunnen worden gebracht. Een set dieptecamera's, ondersteund door blauwe lasers (30 lijnen en 1 enkele lijn), is verantwoordelijk voor de meting en garandeert een hoge nauwkeurigheid en stabiliteit. De verkregen gegevens kunnen worden geëxporteerd in populaire formaten zoals PLY, OBJ, STL, ASC, 3MF, GLTF of FBX voor verder gebruik in ontwerp- en engineeringsoftware.

Snelheid en soepelheid van de werking

Het systeem bereikt scansnelheden tot 1.500.000 punten per seconde, wat zorgt voor een efficiënte digitalisering van het object. Dankzij de intelligente tracking van de scannerbeweging in de ruimte kunt u soepel werken - zonder markeringen en zonder een perfect vaste positie te hoeven aanhouden. De Track Scan-modus maakt realtime registratie van de positie en hoek van de scanner mogelijk, wat zorgt voor een nauwkeurige samenvoeging van puntenwolken, zelfs tijdens dynamische bewegingen.

Automatische kalibratie

De Revopoint Trackit optische 3D-scanner maakt een einde aan een ingewikkelde installatie dankzij twee gimbals met automatische kalibratie (Dual-Axis Gimbal System). De tracker en scanner passen hun positie ten opzichte van elkaar automatisch aan, wat zorgt voor een consistente geometrie van het meetsysteem. Het kalibratieproces kan direct in de software worden gestart - het systeem herkent automatisch de kalibratie-arrays en synchroniseert de cameraparameters.

Klaar om in elke situatie te werken

Zowel de scanner als de tracker zijn gemaakt van lichtgewicht maar duurzame materialen - het koolstofvezelframe en de polycarbonaatbehuizing bieden weerstand tegen mechanische schade en een lange levensduur. De apparaten wegen respectievelijk 1,2 kg en 1,8 kg, werken bij temperaturen van 0 tot 40 °C en kunnen eenvoudig worden gemonteerd op de meegeleverde statieven. U vervoert het geheel in speciale draagtassen met wielen, zodat de set volledig mobiel en gebruiksklaar blijft, zowel in het metrologielab als in een industriële omgeving of werkplaats.

Veelzijdige scanmodi

De Revopoint Trackit biedt verschillende modi om verschillende meetscenario's te volgen. In de Track Scan-modus wordt het scannen in realtime uitgevoerd zonder markeringen, wat goed werkt voor kleine tot middelgrote objecten. Met Multi-Position Scan kunnen grote modellen, zoals carrosseriedelen of machineonderdelen, in secties worden verdeeld en automatisch worden gecombineerd tot één puntenwolk. Voor uitdagende oppervlakken is de Marker Scan-modus beschikbaar, waarbij magnetische of zelfklevende markeringen worden gebruikt om de stabiliteit van de uitlezing te vergroten. Ongeacht de geselecteerde modus kunnen voltooide modellen worden opgeslagen in populaire PLY-, OBJ-, STL-, ASC-, 3MF-, GLTF- of FBX-formaten voor gebruik in CAD-, CAM- en 3D-programma's.

Geavanceerde Revo Trackit-software

De Revo Trackit-applicatie is het centrale punt voor het beheer van het volledige scanproces. Het maakt automatische aanpassing van de belichting van de dieptecamera mogelijk en realtime weergave van de afstand en kwaliteit van de verzamelde punten. U kunt de scan ook pauzeren, de voortgang controleren en op elk moment verdergaan. Het systeem voegt automatisch puntenwolken samen en genereert een modelraster, wat de voorbereiding van het definitieve bestand versnelt. Zodra de scan is voltooid, kunt u eenvoudig een 3D-model genereren, basismeshbewerking uitvoeren en de gegevens exporteren in het formaat van uw keuze.

Professionele toepassingen

Revopoint Trackit is ontworpen voor technische, industriële en ontwerptoepassingen. Het systeem is ideaal voor kwaliteitscontrole en metrologie en maakt nauwkeurige geometrische analyse en mapping van componentvormen mogelijk. Het is ook een gewaardeerde tool voor reverse engineering, waarmee componenten kunnen worden gedigitaliseerd zonder technische documentatie. Het biedt een breed scala aan mogelijkheden voor prototyping en CAD-ontwerp, waardoor de overdracht van echte objecten naar een digitale omgeving wordt vergemakkelijkt. Met ondersteuning voor objecten van 10 mm tot 6 m groot wordt Revopoint Trackit gebruikt in de industrie, maar ook in het technisch onderwijs of wetenschappelijk onderzoek, en biedt het een hoge nauwkeurigheid en flexibele bediening.

Apparatuur klaar voor meer

Om de mogelijkheden van Revopoint Trackit optimaal te benutten, wordt een configuratie met Windows 10 of 11 (64-bits), een Intel Core i9-processor van de 12e generatie of hoger, 64 GB RAM en een NVIDIA RTX 4060 grafische kaart met 8 GB VRAM of hoger aanbevolen. Het apparaat werkt alleen met x86_64-architectuur en vereist een verbinding via USB 3.0 of hoger om voldoende transmissiestabiliteit en soepele verwerking tijdens het scannen te garanderen.

Inbegrepen:

• Tracker
• Scanner
• Gimbal voor automatische trackerkalibratie (dubbele as)
• Cardanische ophanging voor automatische kalibratie van de scanner (dubbele as)
• Statief voor tracker
• Statief voor scanner
• Statief voor kalibratiebord
• Scanneradapter
• Kalibratiebord
• Paalkalibratie
• Stroomvoorziening
• PC-kabel
• Scannerkabel
• Kabel cardanische scanner
• Track cardanische kabel
• Kabelbinders
• Magnetische markeringen
• Ankerblok (magnetisch)
• Positioneringsmat
• USB-geheugenstick
• Transportkoffer voor de tracker (met wielen)
• Transportkoffer voor de scanner (met wielen)
• Snelstartgids, certificaat en garantiekaart
