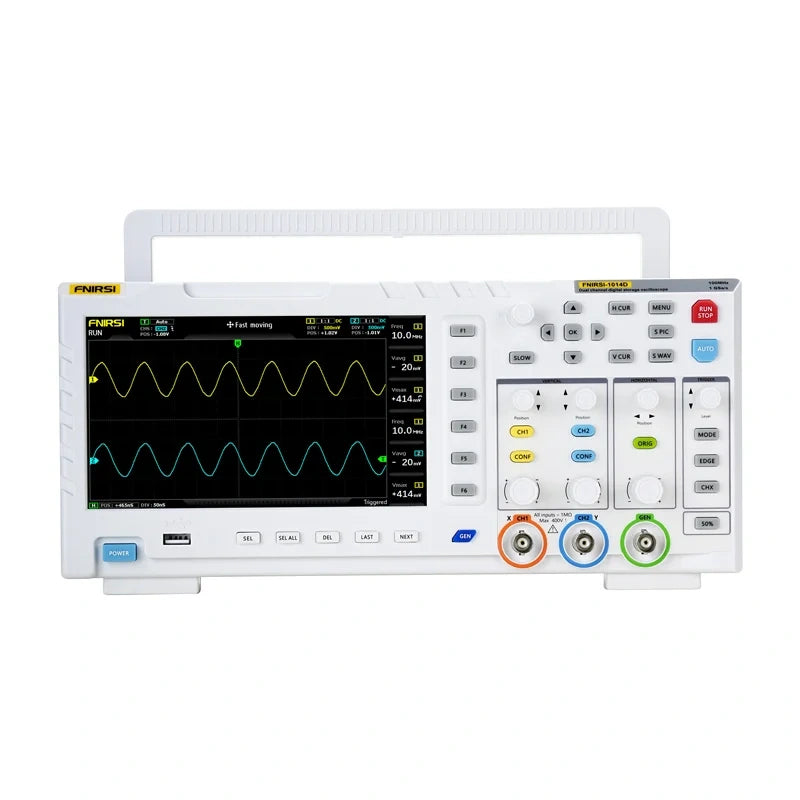

De FNIRSI 1014D is een compacte digitale oscilloscoop, ontworpen voor elektronica-serviceafdelingen, onderzoeks- en ontwikkelingsafdelingen, technisch onderwijs en hobbyisten. Hij maakt gelijktijdige analyse en signaalgeneratie mogelijk, wat het toepassingsbereik aanzienlijk vergroot bij het diagnosticeren van schakelingen, het testen van prototypes of het leren werken met golfvormen. Het apparaat heeft twee ingangskanalen met een impedantie van 1 MΩ en ondersteunt een bandbreedte van 100 MHz bij een bemonstering van 1 GSa/s. Een 7-inch LCD-scherm met een resolutie van 800 × 480 px vergemakkelijkt de bediening. Autoanalyse, FFT, XY-modus en cursorregistratie zijn mogelijk. Er is ook een intern geheugen van 1 GB met de mogelijkheid om tot 1000 golfvormen en 1000 screenshots op te slaan, en gegevens kunnen eenvoudig via USB naar een computer worden geëxporteerd.

Snelle signaalanalyse

Een hoge bemonsteringsfrequentie van 1 GSa/s en een bandbreedte van 100 MHz maken een gedetailleerde analyse van analoge en digitale signalen mogelijk. Hierdoor kan het apparaat zelfs kortstondige afwijkingen in de golfvorm detecteren. De triggermodi zijn Auto, Single en Normal, waarmee het apparaat zowel interferentiepulsen als normale analoge signalen, zoals sinusoïden, kan detecteren.

Ingebouwde DDS-generator

De geïntegreerde DDS-signaalgenerator ondersteunt 14 standaardgolfvormen (waaronder sinus, rechthoek, zaagtand, driehoek) met een nauwkeurige frequentieregeling in stappen van 1 Hz. De gebruikte oplossing maakt het mogelijk om signalen te genereren met nauwkeurige parameters voor testen en simulaties. Het uitgangsfrequentiebereik reikt tot 10 MHz (voor sinusgolf), wat het testen van een breed scala aan elektronische en signaalcircuits mogelijk maakt.

Golfvorm-opnamefunctie

Met de functie "capture output" kunt u een deel of de gehele werkelijke golfvorm van de oscilloscoop opslaan als uitgangssignaal van de generator. De mogelijkheid om tot 1000 aangepaste signalen op te slaan verhoogt de flexibiliteit bij het testen en analyseren. Deze oplossing onderscheidt de FNIRSI 1014D van klassieke arbitraire generatoren, die uitsluitend afhankelijk zijn van handmatige signaalaanpassing.

Overspanningsbeveiliging

Een geïntegreerde hoogspanningsbeveiligingsmodule zorgt ervoor dat het apparaat veilig signalen tot 400 V kan meten (met x10-probe), waardoor het risico op schade aan het apparaat tijdens metingen in handbediende systemen wordt verminderd. De beveiligingsfunctie werkt automatisch, dus onbedoeld gebruik van de probe zonder over te schakelen naar x10, brengt geen risico op schade aan de apparatuur met zich mee.

Hoge leesbaarheid display

Het 7-inch TFT-kleurenscherm met een resolutie van 800x480 pixels zorgt voor een heldere weergave van golfvormen. Dankzij de automatische modus en een intuïtieve interface kunt u snel een beeld van het signaal krijgen zonder handmatige aanpassing. Dankzij een intelligent detectiealgoritme past het apparaat het triggerniveau automatisch aan, zelfs bij golfvormen met meerdere hellingen of de zogenaamde dode zone. Deze oplossing bespaart tijd en voorkomt interpretatiefouten. De oscilloscoop kan tot 1000 screenshots en 1000 golfvormen opslaan in het interne geheugen van 1 GB. De gegevens kunnen als miniaturen worden bekeken, wat snel bekijken en selecteren vergemakkelijkt.

Signaalanalysefuncties

De ingebouwde FFT-functie en de XY-golfvormweergavemodus stellen u in staat om harmonischen te analyseren en de amplitudes en faseverschuivingen van twee signalen te vergelijken. Dit zijn handige hulpmiddelen bij de diagnose van elektronische schakelingen. Bovendien maakt de handmatige cursormeetmodus het mogelijk om de piekwaarde en frequentie af te lezen zonder de schaal opnieuw te hoeven berekenen, wat de analysenauwkeurigheid verhoogt, zelfs bij vervormde golfvormen. Het apparaat gebruikt een speciaal algoritme voor het decoderen van het wijzerplaatsignaal, waardoor het probleem van foutieve metingen als gevolg van oxidatie of slijtage van het mechanisme wordt geëlimineerd. Zelfs bij een beschadigde encoder werkt de oscilloscoop correct.

Inbegrepen:

• FNIRSI 1014D 2-in-1 oscilloscoop
• 100 MHz-sonde x2
• USB-oplader
• Gebruikershandleiding
