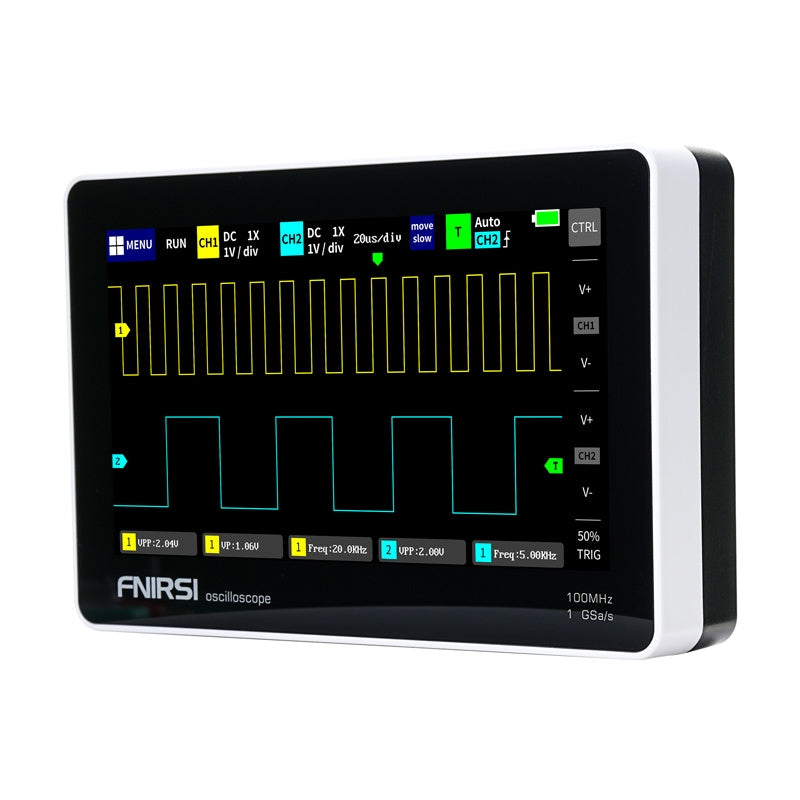

FNIRSI 1013D 7" draagbare tablet-oscilloscoop

FNIRSI 1013D 7" draagbare tablet-oscilloscoop

De draagbare FNIRSI 1013D oscilloscoop met een 7" touchscreen, 2 meetkanalen, een bandbreedte van 100 MHz en een bemonsteringsfrequentie van 1 GSa/s maakt nauwkeurige signaalanalyse mogelijk in service, werkplaatsen en bij het ontwerpen van elektronische apparaten. Het apparaat is uitgerust met een gemakkelijk afleesbaar 800x480 TFT-scherm, automatische signaalaanpassing met één knop en een golfvormregistratiefunctie, waardoor overal gemakkelijke en snelle metingen mogelijk zijn. Ondersteuning voor analoge en digitale signaalanalyse maakt het apparaat geschikt voor service aan apparatuur en doe-het-zelftoepassingen. De ingebouwde lithiumbatterij van 6000 mAh zorgt voor een gebruiksduur van ongeveer 4 uur.

Helder touchscreen

De FNIRSI 1013D beschikt over een 7-inch TFT LCD-scherm met een resolutie van 800x480, dat zorgt voor een hoge helderheid, een hoog contrast en een nauwkeurige weergave van de golfvorm. Touchbediening van het scherm maakt snel zoomen, pannen en het wijzigen van meetparameters mogelijk, waardoor u sneller kunt werken zonder fysieke knoppen. Het scherm is gemaakt met capacitieve technologie, bekend van moderne smartphones, wat zorgt voor een soepele bediening en geen vertragingen bij het wijzigen van instellingen. De cursormeetfunctie maakt een nauwkeurige aflezing van de signaalamplitude, -periode en -frequentie mogelijk zonder dat u eenheden uit het raster van het scherm hoeft om te rekenen, wat vooral handig is bij vervormde signalen of rechthoekige golfvormen met ruis.

Twee meetkanalen

Het apparaat is uitgerust met twee meetkanalen met een ingangsimpedantie van 1 MΩ, waardoor twee signalen gelijktijdig kunnen worden geanalyseerd. Dit maakt het gemakkelijker om de in- en uitvoer van versterkercircuits, converters of PWM-signaalanalyse te vergelijken. Dit maakt het toepassingsbereik veel breder dan bij modellen met één kanaal. U kunt ook Lissajous-patroonanalyse uitvoeren in de XY-modus, waarmee u de frequentie, amplitude en faseverschuiving tussen twee signaalgroepen kunt bepalen.

Automatische signaalaanpassing

Met de automatische aanpassingsfunctie met één knop kunt u direct de signaalmeetparameters aanpassen zonder handmatige kalibratie. Hierdoor kan de FNIRSI 1013D de instellingen voor een 1 Vpp-signaal binnen 1 seconde aanpassen, wat tijd bespaart en de werkefficiëntie verhoogt. Het ingebouwde fuzzy logic-algoritme zorgt voor een hoge nauwkeurigheid en plaatst het signaal automatisch in het midden van het scherm, wat de analyse aanzienlijk vereenvoudigt.

Bescherming tegen schade

De oscilloscoop maakt gebruik van ingebouwde overspanningsbeveiligingsmodules tot 400 V om onbedoelde schade aan het apparaat te voorkomen bij het meten van hoogspanningssignalen, zelfs als de probe niet in de 10X-modus staat. Dit stelt u in staat om veilig stroom- en hoogspanningscircuits te testen.

Gegevensopslag en export

De FNIRSI 1013D beschikt over een intern geheugen van 1 GB, waarmee u tot 1000 afbeeldingen en 1000 golfvormsets kunt opslaan. Dit maakt het mogelijk om snel meetresultaten met één druk op de knop op te slaan en deze via USB naar een computer te exporteren voor verdere analyse. Met de golfvormmanager kunt u miniaturen van opgeslagen golfvormen bekijken, inzoomen, verwijderen en analyseren met een cursor direct op het apparaat - vergelijkbaar met een smartphonegalerij, wat het gegevensbeheer nog eenvoudiger maakt.

Geavanceerde triggerfuncties

De oscilloscoop biedt een volledige set triggermodi: Auto, Enkel en Normaal. Deze configuratie maakt het mogelijk om plotselinge, gepulste ontstekingssignalen, IR-afstandsbedieningssignalen of sinusgolfsignalen te testen, afhankelijk van de geselecteerde modus. Dit maakt het apparaat tot een veelzijdige diagnosetool. U kunt ook de triggerrand (stijgend/dalend) en het triggerkanaal instellen, zodat u de relevante signaalfragmenten nauwkeurig kunt vastleggen.

Inbegrepen:

• FNIRSI 1013D draagbare touchscreen-oscilloscoop
• Sonde (100 MHz) x2
• USB-oplader
• Gebruikershandleiding
