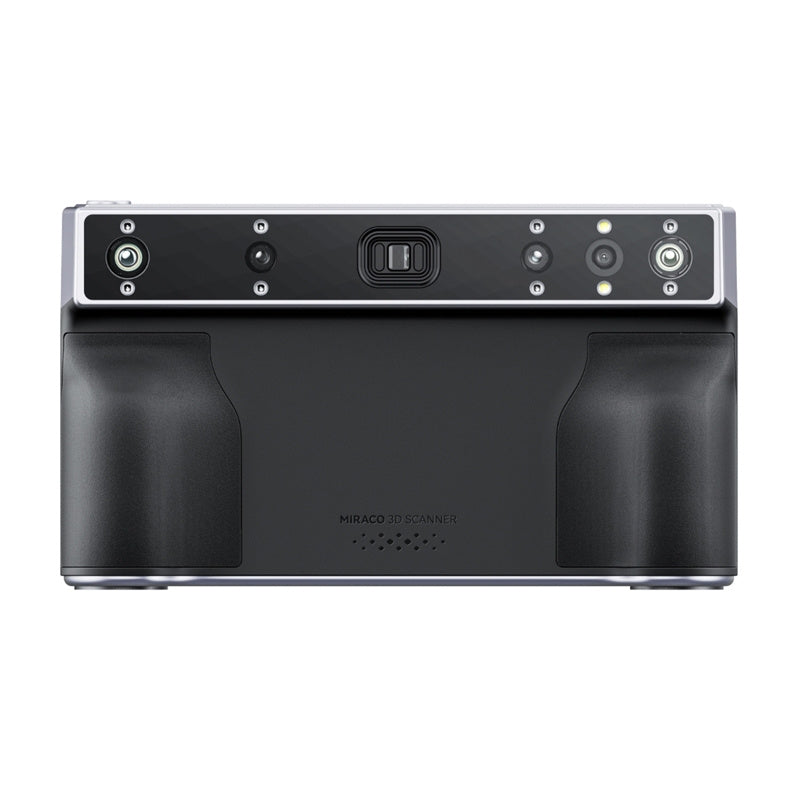

Revopoint Miraco Plus 3D-scanner

De Revopoint Miraco Plus 3D-scanner, bekroond met de prestigieuze Red Dot Award 2024, is een veelzijdige oplossing die de ultraprecisie van fotogrammetrie combineert met de flexibiliteit om zowel kleinere onderdelen zoals schroeven als grote industriële objecten te scannen. Met een dubbele optische vergroting en snelheden tot 20 frames per seconde krijgt u een heldere en snelle registratie van zelfs de meest complexe vormen, terwijl de 48MP RGB-camera een levendige, natuurlijke kleurreproductie in 8K-kwaliteit biedt. De ingebouwde 9-assige IMU stabiliseert elke beweging, waardoor onscherpte wordt voorkomen, en het 180° kantelbare 2K AMOLED-scherm stelt u in staat om uw voortgang intuïtief in realtime te bekijken. Met een workflow in vier stappen (markervoorbereiding, fotografie, berekening en vastlegging van puntenwolken, en verwerking en export) stroomlijnt Miraco Plus prototyping en geavanceerd ontwerp, en biedt het metingen van de hoogste kwaliteit zonder dat u extra diensten hoeft in te huren.

Innovatieve fotogrammetriemetrologie

De kern van Miraco Plus wordt gevormd door een ultra-efficiënt fotogrammetrisch metrologiesysteem dat de accumulatie van fouten in realtime vermindert bij het verbinden van opeenvolgende fragmenten van de puntenwolk. Dankzij dit systeem wordt elke vorm, zelfs de meest complexe, van indrukwekkende sculpturen tot minuscule mechanische componenten, met ongeëvenaarde consistentie in kaart gebracht. Met een nauwkeurigheid van één frame tot wel 0,04 mm mist u geen enkel detail. De fotogrammetrische lengtenauwkeurigheid van 0,02 mm + 0,05 mm × L (m) zorgt ervoor dat uw model de werkelijke afmetingen weergeeft.

Van microscopisch kleine schroeven tot grote industriële objecten

De Miraco Plus kan zowel delicate sieraden als grote auto- of motoronderdelen moeiteloos verwerken. Dankzij de 2x optische vergroting kunt u scherpstellen op de fijnste details, en dankzij de opnamesnelheid tot 20 frames per seconde scant u zelfs lange objecten snel en vloeiend. U kunt de twee modi (Single-shot en Continu) naar wens aanpassen, ongeacht de complexiteit van het te scannen oppervlak.

Ongeëvenaarde kleurkwaliteit en stabiliteit

De ingebouwde 48 MP RGB-camera legt het volledige kleurenspectrum vast in 8K-kwaliteit, waardoor voltooide 3D-modellen geen extra kleurcorrectie nodig hebben. Stabilisatie op basis van een 9-assige IMU (Inertial Measurement Unit, een module die de versnelling en hoeksnelheid van een object in de ruimte meet met behulp van accelerometers en gyroscopen) elimineert onscherpte en trillingen, zelfs wanneer u in het veld of zonder statief werkt. Een groot 2K AMOLED-scherm (Active-Matrix Organic Light-Emitting Diode, een geavanceerde displaytechnologie die gebruikmaakt van organische lichtgevende diodes), dat 180° kantelbaar is, stelt u in staat de scanvoortgang in realtime en in elke positie te volgen.

Intuïtieve workflow in vier stappen

De volledige digitaliseringsworkflow kan worden teruggebracht tot vier eenvoudige stappen. Deze worden uitgevoerd zonder de gegevens van het apparaat te verwijderen tot aan de uiteindelijke export. De eerste stap is voorbereiding (plaats de meegeleverde meetlinten, gecodeerde doelen en markeringen op of rond het object. Deze dienen als referentie voor fotogrammetrische analyse), fotografie (maak foto's vanuit verschillende hoeken en hoogten totdat elk deel van het object in beeld is), het berekenen en vastleggen van puntenwolken (Miraco Plus herkent automatisch de posities van de markeringen, voegt de opnamen samen en creëert een consistente puntenwolk), en verwerken en exporteren (geavanceerde software stelt u in staat het model te corrigeren, filteren en bewerken. Vervolgens exporteert u het voltooide bestand met één klik naar een desktop of cloud).

Inbegrepen

• Miraco Plus 3D-scanner
• meetlinten
• set magnetische markers
• set plakstiften
• statief
• draaitafel
• buste (voor het scannen)
• afdekking voor draaitafel
• markeringen
• 65W-adapter met dubbele USB Type-C-poort
• kalibratieplaat voor scannen op afstand x4
• kalibratieplaat draagtas
• kalibratieplaat voor close-up scanning
• "magische mat" x2
• USB Type-C naar HDMI-adapter
• USB Type-C naar Type-A-adapter
• polsbandje
• opbergzak
• gebruikershandleiding
